JZ系列凿井绞车是依据中华人民共和国生产行业标准AQ 1031-2007《煤矿用凿井绞车检验规范》、GB/T 15112-2007《凿井绞车》设计制造的产品。 1 绞车用途 本绞车主要用于煤矿、金属矿及非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆管、风筒等掘进设备和张紧稳绳。亦可代替建筑绞车用于地面建筑及搬运等作起重作用。本绞车系根据井筒掘进时悬吊设备的工作制度设计的，故只适用于短期工作制，而不适宜于长期吊重运转使用。 特点：JZ系列凿井绞车具有提吊能力强、容绳量大、运转平稳等优点。 2 警示语 （1）非防爆绞车严禁用于有瓦斯、煤尘、一氧化碳等易燃易爆的场所。 （2）本绞车严禁超负荷运行！ （3）严禁超速运行、停电溜放！ （4）绞车变速必须在断电停车状态下进行。 3工作条件 1非防爆绞车严禁用于有瓦斯、煤尘等易燃、易爆气体的场所。 2绞车作业的环境温度为-25℃40℃。 3当海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降。选用的电气设备应根据制造厂和用户的协议进行设计或使用。

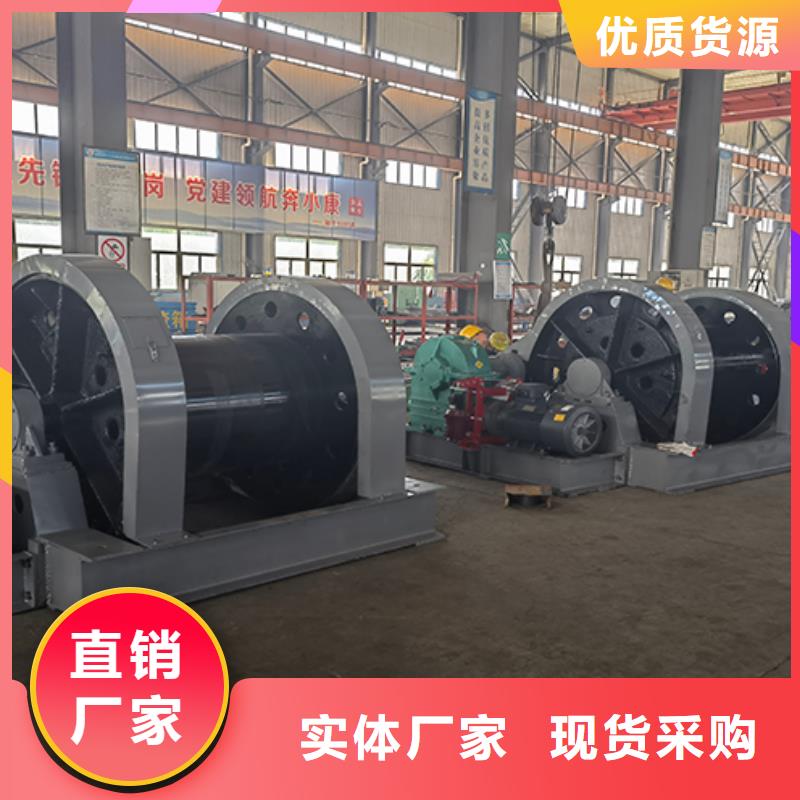

凿井绞车产品简介： 凿井绞车主要用于煤矿、金属矿及非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆管、风筒等掘进设备。亦可代替建筑绞车，用于地面建筑及搬运等作起重作用。JZ-10/800凿井绞车根据井筒掘进时悬吊设备的工作制度设计的，故只适用于短期工作制，而不适宜于长期吊重运转使用。 凿井绞车工作条件： （1）绞车不应用于有瓦斯、煤尘等易燃、易爆气体的场所。 （2）绞车作业的环境温度为-25℃～40℃。 （3）当海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电气设备应根据制造厂和用户的协议进行设计或使用。 凿井绞车结构组成： 凿井绞车结构为缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、制动器、机座、电动机等部件组成。 主轴装置包括：主轴、齿轮、卷筒、制动轮、轴承座及轴承等。减速器是采用球面蜗轮副减速，加有一级变速齿轮。转换变速手柄快慢速位置，可变换快慢两种速度。工作制动器采用瓦块式制动器，启动电机，电动液压推动器松闸 凿井绞车技术参数： 型号：JZ-10/800 钢丝绳静张力(kn)：100 卷筒容绳量(m)：800 钢丝绳速度(m/min)：快速：6 慢速：3 钢丝绳直径(mm)：31 电动机： 功率(kw)：22 电压(v)：380 外形尺寸(长宽高)(mm)：3342×2906×1825 重量(kg)：6500
